1.
Jelaskan prinsip kerja rangkaian
percobaan
Prinsip
kerja rangkaian percobaan yaitu merupakan counter Asynchronous
. Counter ini terdiri dari 4 buah jk flipflop
yang menggunakan prinsip register, dimana data output akan di geser saat
ada input berikutnya. J-K flip flop yang pertama mendapatkan inputan
clock dari sumber. Hal ini akan mempengaruhi rangkaian counter karena pada
asynchronous counter hanya J-K flip flop pertama yang mendapatkan clock dari
sumber, sedangkan flipflop selanjutnya clok diambil dari output flipflop
sebelumnya , dapat dilihat bahwa H0 aktif setelah 1 clock, sedangkan H1 aktif
setelah 2 clock, dan H2 aktif pada clock ke-5, dan kemudian H3 aktif pada clock
ke-9. Perubahan yang terjadi pada masing-masing clock flipflop sebelumnya
menyebabkan flipflop sesudahnya berganti kondisi sehingga input di J dan K
masing-masing flipflop diberi nilai 1.
2.
Bagaimana pengaruh Clock terhadap output
LED

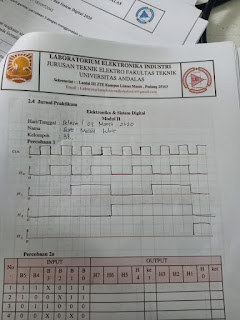

Dapat
dilihat dari percobaan bahwa output yang dihasilkan berupa gelombang pulsa,
pembacaan gelombang pulsa ini didapatkan dari jarak hidupnya LED, dimana jarak
hidup tersebut dapat menentukan seberapa lebar dari gelombang pulsa. Jadi
input berupa clock akan dimasukkan ke dalam jk flip-flop secara asyncronus
setelah memasuki jk flip flop maka output yang akan di keluarkan melalui
hidupnya LED . Dari data yang didapatkan bahwa setiap LED akan berkedip sesuai
dengan urutannya dimana H0 yang merupakan output dari jk flipflop yang pertama
akan berkedip satu kali setelah H berkedip ini berarti bahwa H0 dan H
sama sama memiliki nilai 1 bit dimana setiap 1 bit H0 maka H akan berkedip
juga. berbeda dengan output di JK flip flop selanjutnya yaitu H1 lebih lebar
dari pada sinyal pulsa di H0. Begitu
juga dengan H2 yang lebih lebar dibanding sinyal pulsa H1, begitu juga
selanjutnya.
3.
Bagaimana pengaruh jumlah flip flop
terhadap output counternya
Pada
percobaan dapat dilihat bahwa input 1J dan 1K dari seluruh flip-flop
dihubungkan dengan suply 5V sehingga flip flop dalam keadaan berlogika 1.
Sebelum pulsa pertama yang akan dihitung masuk ke input, maka seluruh output
counter H0,H1,H2 dan H3 dibuat 0 terlebih dahulu dengan jalan membuat clear
dalam keadaan 0 walaupun sesaat.Pada saat pulsa pertama bergerak dari 1 ke 0,
maka output flip-flop A akan berubah dari 0 ke 1, Ouput B akan tetap karena
sinyal yang masuk pada input clock berubah dari 0 ke 1. Flip ke C dan D juga
tidak mengalami perubahan karena belum ada perubahan pada input clocknya.
Jadi dapat disimpulakan bahwa sesudah pulsa pertama datang keadaan ouput flip
flop H3,H2,H1 dan H0 adalah 0001. Selanjutnya apabila pulsa kedua bergerak dari
1 ke 0, output flip-flop A akan kembali menjadi 0, akibatnya terjadi
perubahan juga pada input clock flip-flop B (dari 1 ke 0) sehingga ouput flip-flop
B menjadi 1. Sedangkan flip flop C dan D outputnya belum mengalami perubahan
karena pulsa input clocknya belum mengalami perubahan dari 1 ke 0. jadi
sekarang output rangkaian counter ini adalah 0010. Begitulah seterusnya sampai
pulsa ke 15 datang. Keempat output rangkaian counter akan bernilai 1111Dapat
dilihat bahwa pengaruh jumlah flip flop mempengaruhi output counter.
