laporan akhir 1





Rangkaiaan  Clipper

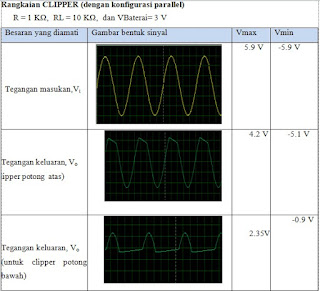

1. Jurnal [Back]



2. Gambar Rangkaian Simulasi
   [Back]



3. Video Rangkaian
   [Back]







4.Prinsip Kerja[Back]

Clipper adalah  Rangkaian clipper ( pemotong ) adalah rangakaian yang berfungsi untuk memotong atau menghilangkan sebagian sinyal masukan yang berada di bawah atau di atas level tertentu. rangkaian clipper terbagi dua, yaitu :

1. Clipper Positif.

Clipper positif pada dasar adalah rangkaian yang memotong sinyal input positif. prinsip kerjanya yaitu :
  • Pada saat input bernilai setengah gelombang negatif input tersebut akan mengalir ke R2 (karena pada dioda terjadi reverse bias dan arus tidak dapat mengalir melewati dioda) dan ke R1 dan kembali ke sumber tegangan AC. Pada saat setengah gelombang negatif ini output yang dihasilkan yaitu sebesar tegangan yang ada pada R2 yaitu sebesar -15.254 V.
  • Pada saat input bernilai setengah gelombang positif input tersebut akan mengalir ke dioda (karena  pada dioda terjadi forward bias sehingga arus dapat mengalir ke dioda dan arus lebih cenderung mengalir ke dioda dengan resistansi yang kecil dibanding ke resistansi 10k ohm pada R2) dan dilanjutkan ke tengangan DC 3V dan kembali ke sumber tengangan AC. Pada saat input setengah gelombang positif ini output yang dihasilkan bernilai sama dengan nilai tengangan pada dioda ditambah dengan tengangan pada sumber DC sehingga nilainya adalah 3.7 V (polaritas DC dengan dioda sama)
 2. Clipper Negatif.

Clipper negatif pada dasar adalah rangkaian yang memotong sinyal input negatif. prinsip kerjanya yaitu :
  • Pada saat input bernilai setengah gelombang positif input tersebut akan mengalir ke R3 (karena pada dioda terjadi reverse bias dan arus tidak dapat mengalir melewati dioda) dan ke R4 dan kembali ke sumber tegangan AC. Pada saat setengah gelombang positif ini output yang dihasilkan yaitu sebesar tegangan yang ada pada R4 yaitu sebesar 15.149 V.
  • Pada saat input bernilai setengah gelombang negatif input tersebut akan mengalir ke dioda (karena  pada dioda terjadi forward bias sehingga arus dapat mengalir ke dioda dan arus lebih cenderung mengalir ke dioda dengan resistansi yang kecil dibanding ke resistansi 10k ohm pada R4) dan dilanjutkan ke tengangan DC 3V dan kembali ke sumber tengangan AC. Pada saat input setengah gelombang negatif ini output yang dihasilkan bernilai sama dengan nilai tengangan pada dioda ditambah dengan tengangan pada sumber DC sehingga nilainya adalah 2.3 V (polaritas DC dengan dioda tidak sama)


5. Analisa[Back]

1.    Jelaskan prinsip kerja diode
Dioda terbentuk dari bahan semikonduktor tipe P dan N yang digabungkan. Dengan demikian dioda sering disebut PN junction. Dioda adalah gabungan bahan semikonduktor tipe N yang merupakan bahan dengan kelebihan elektron dan tipe P adalah kekurangan satu elektron sehingga membentuk Hole. Hole dalam hal ini berfungsi sebagai pembawa muatan._____________Apabila kutub P pada dioda (biasa disebut anode) dihubungkan dengan kutub positif sumber maka akan terjadi pengaliran arus listrik dimana elektron bebas pada sisi N (katode) akan berpindah mengisi hole sehingga terjadi pengaliran arus._______________Sebaliknya apabila sisi P dihubungkan dengan negatif baterai / sumber, maka elektron akan berpindah ke arah terminal positif sumber. Didalam dioda tidak akan terjadi perpindahan elektron.

2.    Jelaskan prinsip kerja rangkaian clipper
Clipper Terdapat pemotong atas dan pemotong bawah.
Pemotong atas : sumber AC , input nya sinusoidal , output dilihat di resistor ( beban ) ,
ketika ½ gelombang (+) maka arus menuju diode , karena hambatan diode dibanding rl akan lebih kecil hambatan diode . dimana arus mengalir melalui hambatan kecil , maka diode aktif maka tegngan diode sama dgn beban karna parallel

3.    Jelaskan pengaruh R pada rangkaian clipper
  Pengaruh resistornya yaitu pada R1 digukan agar tidak terjadi shortcircuit pada saat dioda forward bias dan pada R2 berguna agar rangkaian berjalan baik karena kita ingin melihat output

4.    Apa pengaruh sumber DC pada rangkaian percobaan 2
Pengaruh sumber DC yaitu pada bentuk sinyal outputnya. Saat ditambah tegangan DC maka gelombang sinyal yang ter-clipper akan bertambah nilai tegangannya seiring ditambahkan nilai tegangan pada sumber DC. Ketika nanti pertambahan tegangan output tersebut sudah sama dengan nilai pada sinyal input, maka tidak ada lagi pengaruh dari DC apabila kita tambahkan lagi, karena sudah mencapai titik maksimalnya

6. Link Download[Back]
Download video         disini
Download Rangkaian disini
Download HTML       disini
